Soal 1
Sebuah benda yang tingginya 10 mm diletakkan 400 mm di depan lensa konvergen yang jarak fokusnya 200 mm. Lensa konvergen kedua dengan jarak fokus sama diletakkan pada bidang fokus lensa pertama. (a) Di manakah bayangan yang dibentuk oleh lensa pertama? (b) Bagaimanakah ukuran dan letak bayangan terakhirnya?
Jawab:
Perhatikan gambar di atas, jarak fokus lensa 1 = jarak fokus lensa 2 (f1 = f2 = 200 mm). Tinggi benda lensa 1, h1 = 10 mm, jarak benda lensa 1, s1 = 400 mm. Jarak antar lensa d = 200 mm.
(a) Bayangan oleh lensa 1, s1’ adalah
s1’ = s1f1/(s1 – f1)
s1’ = (400 mm)(200 mm)/(400 mm – 200 mm) = 400 mm
Jadi, bayangan lensa pertama terletak 400 mm di belakang lensa 1.
(b) Bayangan oleh lensa 1 merupakan benda oleh lensa 2, sehingga dari persamaan
d = s1’ + s2
s2 = d – s1’ = 200 mm – 400 mm = –200 mm
Jarak bayangan s2’ adalah
s2’ = s2f2/(s2 – f2)
s2’ = (–200 mm)(200 mm)/(–200 mm – 200 mm) = 100 mm
Jadi, bayangan terakhir terletak pada 100 mm di belakang lensa 2.
Tinggi bayangan akhir h2’ diperoleh dari
h2’/h1 = (s1’s2’)/(s1s2)
h2’/10 mm = (400 mm)(100 mm)/(400 mm)(–200 mm)
h2’ = –5,0 mm
Tanda negatif menyatakan bayangan akhir adalah terbalik terhadap benda mula-mula
Soal 2

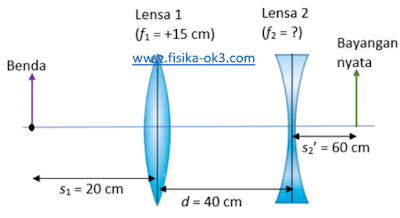

Sebuah benda bercahaya diletakkan pada sumbu utama ada jarak 20 cm di depan lensa cembung (jarak fokus 15 cm). Di belakang lensa inipada jarak 40 cm diletakkan lensa cekung dengan jarak fokus f. Jika bayangan akhir nyata dan dibentuk pada jarak 60 cm dari lensa cekung, hitung nilai f?
s1’ = s1f1/(s1 – f1)
s1’ = (20 cm)(15 cm)/(20 cm – 15 cm) = 60 cm
Jadi, bayangan lensa pertama terletak 60 cm di belakang lensa 1.
Bayangan oleh lensa 1 merupakan benda oleh lensa 2, sehingga dari persamaan
d = s1’ + s2
s2 = d – s1’ = 40 cm – 60 cm = –20 cm
Jarak bayangan s2’ adalah
f2 = s2s2’/(s2 – s2’)
s2’ = (–20 cm)(60 cm)/(–20 cm – (–60 cm)) = –30 cm
Jadi, besar jarak fokus lensa 2 adalah 30 cm.
Soal 3
Sebuah koin diletakkan 15,00 cm di kiri sebuah lensa konvergen (f = 10,00 cm). Sebuah lensa identik kedua diletakkan di sebelah kanan lensa pertama, sedemikian sehingga bayangan yang sama dibentuk oleh susunan kedua lensa ini memiliki ukuran dan arah yang sama dengan koin aslinya. Tentukan jarak pisah kedua lensa.
Jawab:
Perhatikan gambar sketsa di atas. Bayangan akhir memiliki ukuran dan arah yang sama dengan benda asalnya, berarti h2’ = h1.
Jadi pembesaran total
M = h2’/h1 = (s1’s2’)/(s1s2) = 1
(s1’s2’)/(15,00s2) = 1 (*)
Jarak bayangan lensa 1 adalah
s1’ = s1f1/(s1 – f1)
= (15,00 cm)(10,00 cm)/(15,00 cm – 10,00 cm)
s1’ = 30,00 cm
Jarak antar lensa d = s1’ + s2, sehingga
s2 = d – s1’ = d – 30,00 cm
Jarak bayangan lensa 2 adalah
s2’ = s2f2/(s2 – f2)
s2’ = (d – 30,00 cm)(10,00 cm)/(d – 30,00 cm – 10,00 cm)
s2’ = (d – 30)(10)/(d – 40)
Masukkan nilai s1’ dan s2’ dan s2 ke (*), maka
(s1’s2’)/(15,00s2) = 1
s1’s2’ = 15,00s2
30[(d – 30)(10)/(d – 40)] = 15(d – 30)
2(d – 30) = 3(d – 30)(d – 40)
3(d – 30)(d – 40) – 2(d – 30) = 0
(d – 30)[3(d – 40) – 2] = 0
(d – 30)(3d – 118) = 0
d = 30,00 cm (tidak memenuhi, sebab bayangan oleh lensa 1 adalah 30 cm akan berimpit dengan lensa kedua)
d = 118 cm/3 = 39,33 cm (memenuhi)
Jadi, jarak kedua lensa adalah sekitar 39,33 cm
Soal 4
Sebuah lensa akromatik disusun oleh lensa tipis yang dilengketkan. Lensa pertama lensa cembung dengan jarak fokus 150 mm dan lensa kedua adalah lensa cekung dengan jarak fokus 100 mm. berapakah jarak fokus dan kuat lensa gabungan?
Jawab:
Lensa 1, f1 = 150 mm (cembung), lensa 2, f2 = –100 mm (cekung). Jarak fokus f, lensa gabungan adalah
1/fgab = 1/f1 + 1/f2
fgab = f1f2/(f1 + f2)
= (150 mm)(–100 mm)/(150 mm + (– 100 mm))
fgab = –300 mm
kuat lensa gabungan, Pgab adalah
Pgab = 1/fgab = 1/(–300 mm) = 1000/(–300 m) = –3,33 Dioptri
Sebuah benda yang tingginya 10 mm diletakkan 400 mm di depan lensa konvergen yang jarak fokusnya 200 mm. Lensa konvergen kedua dengan jarak fokus sama diletakkan pada bidang fokus lensa pertama. (a) Di manakah bayangan yang dibentuk oleh lensa pertama? (b) Bagaimanakah ukuran dan letak bayangan terakhirnya?
Perhatikan gambar di atas, jarak fokus lensa 1 = jarak fokus lensa 2 (f1 = f2 = 200 mm). Tinggi benda lensa 1, h1 = 10 mm, jarak benda lensa 1, s1 = 400 mm. Jarak antar lensa d = 200 mm.
(a) Bayangan oleh lensa 1, s1’ adalah
s1’ = s1f1/(s1 – f1)
s1’ = (400 mm)(200 mm)/(400 mm – 200 mm) = 400 mm
Jadi, bayangan lensa pertama terletak 400 mm di belakang lensa 1.
(b) Bayangan oleh lensa 1 merupakan benda oleh lensa 2, sehingga dari persamaan
d = s1’ + s2
s2 = d – s1’ = 200 mm – 400 mm = –200 mm
Jarak bayangan s2’ adalah
s2’ = s2f2/(s2 – f2)
s2’ = (–200 mm)(200 mm)/(–200 mm – 200 mm) = 100 mm
Jadi, bayangan terakhir terletak pada 100 mm di belakang lensa 2.
Tinggi bayangan akhir h2’ diperoleh dari
h2’/h1 = (s1’s2’)/(s1s2)
h2’/10 mm = (400 mm)(100 mm)/(400 mm)(–200 mm)
h2’ = –5,0 mm
Tanda negatif menyatakan bayangan akhir adalah terbalik terhadap benda mula-mula
Soal 2
Sebuah benda bercahaya diletakkan pada sumbu utama ada jarak 20 cm di depan lensa cembung (jarak fokus 15 cm). Di belakang lensa inipada jarak 40 cm diletakkan lensa cekung dengan jarak fokus f. Jika bayangan akhir nyata dan dibentuk pada jarak 60 cm dari lensa cekung, hitung nilai f?
Jawab:
Perhatikan gambar sketsa di atas. Bayangan oleh lensa 1, s1’ adalahs1’ = s1f1/(s1 – f1)
s1’ = (20 cm)(15 cm)/(20 cm – 15 cm) = 60 cm
Jadi, bayangan lensa pertama terletak 60 cm di belakang lensa 1.
Bayangan oleh lensa 1 merupakan benda oleh lensa 2, sehingga dari persamaan
d = s1’ + s2
s2 = d – s1’ = 40 cm – 60 cm = –20 cm
Jarak bayangan s2’ adalah
f2 = s2s2’/(s2 – s2’)
s2’ = (–20 cm)(60 cm)/(–20 cm – (–60 cm)) = –30 cm
Jadi, besar jarak fokus lensa 2 adalah 30 cm.
Soal 3
Sebuah koin diletakkan 15,00 cm di kiri sebuah lensa konvergen (f = 10,00 cm). Sebuah lensa identik kedua diletakkan di sebelah kanan lensa pertama, sedemikian sehingga bayangan yang sama dibentuk oleh susunan kedua lensa ini memiliki ukuran dan arah yang sama dengan koin aslinya. Tentukan jarak pisah kedua lensa.
Perhatikan gambar sketsa di atas. Bayangan akhir memiliki ukuran dan arah yang sama dengan benda asalnya, berarti h2’ = h1.
Jadi pembesaran total
M = h2’/h1 = (s1’s2’)/(s1s2) = 1
(s1’s2’)/(15,00s2) = 1 (*)
Jarak bayangan lensa 1 adalah
s1’ = s1f1/(s1 – f1)
= (15,00 cm)(10,00 cm)/(15,00 cm – 10,00 cm)
s1’ = 30,00 cm
Jarak antar lensa d = s1’ + s2, sehingga
s2 = d – s1’ = d – 30,00 cm
Jarak bayangan lensa 2 adalah
s2’ = s2f2/(s2 – f2)
s2’ = (d – 30,00 cm)(10,00 cm)/(d – 30,00 cm – 10,00 cm)
s2’ = (d – 30)(10)/(d – 40)
Masukkan nilai s1’ dan s2’ dan s2 ke (*), maka
(s1’s2’)/(15,00s2) = 1
s1’s2’ = 15,00s2
30[(d – 30)(10)/(d – 40)] = 15(d – 30)
2(d – 30) = 3(d – 30)(d – 40)
3(d – 30)(d – 40) – 2(d – 30) = 0
(d – 30)[3(d – 40) – 2] = 0
(d – 30)(3d – 118) = 0
d = 30,00 cm (tidak memenuhi, sebab bayangan oleh lensa 1 adalah 30 cm akan berimpit dengan lensa kedua)
d = 118 cm/3 = 39,33 cm (memenuhi)
Jadi, jarak kedua lensa adalah sekitar 39,33 cm
Soal 4
Sebuah lensa akromatik disusun oleh lensa tipis yang dilengketkan. Lensa pertama lensa cembung dengan jarak fokus 150 mm dan lensa kedua adalah lensa cekung dengan jarak fokus 100 mm. berapakah jarak fokus dan kuat lensa gabungan?
Jawab:
Lensa 1, f1 = 150 mm (cembung), lensa 2, f2 = –100 mm (cekung). Jarak fokus f, lensa gabungan adalah
1/fgab = 1/f1 + 1/f2
fgab = f1f2/(f1 + f2)
= (150 mm)(–100 mm)/(150 mm + (– 100 mm))
fgab = –300 mm
kuat lensa gabungan, Pgab adalah
Pgab = 1/fgab = 1/(–300 mm) = 1000/(–300 m) = –3,33 Dioptri
